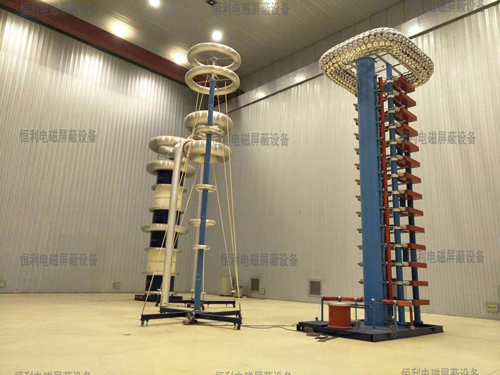

HLGP-KP型开关柜高压屏蔽局放实验室

　　一、屏蔽结构、连接形式：

　　地直开蔽休采用铜板刚( fL眼10x25 ,板导1.2mm) , 铺设在水重地面上,标高-0.1处混凝土层中。

　　地面与墙体的连接处采用S1.2mm北冲孔镀锌钢板转接，端与钢板网焊接 , 其宽度1000mm;另端与墙面屏蔽板用紧固件加导电衬条侧压许接;

　　网5网之间、网5地-浩转接板之间的搭接,宽度<100mm;二氧化碳气休保护焊点焊,问距x50mm ;接地引上线穿过地面屏蔽层叶,与屏蔽层满焊,以保证整体屏蔽性能及可靠的电气连接。地面设置K下沉式接线箱及地漏旁过开蔽层处,需s屏蔽地区连续焊接屏蔽处理.

　　2.屏蔽模块板通过连接什固定于屏蔽土標条上(土榜条由钢结构提供,標条间不大于2米)。

　　3.在门窗等孔河处四餍添加钢框架,在屏蔽板体与门、孔洞相接处留山柜应洞口, 并与钢框架连续电气密封压接。门框四周做门套或窗套装筑。

　　4.通风波导窗采用S0.2镀锌钢板经折弯成形后锡仟焊成蜂窝孔结构, 波导窗框与屏蔽板之间,加入亏电衬后,直接采用则压的方式连续密闭压接.加速大厅室内空气的流通。

　　大厅设置端面送回风波导窗100x 1500mm 24个顶部消防波导窗1000x1000mm 24个

　　5.讲入屏蔽界面的穿线管、消防水管等管路,沟需用波导管,通过转接板讲入屏赦层面。波导管与转接板问焊申气车续,转接板再与屏蔽板休用土条上接在成-一个导电连须休。为了美观,经常将一些如消防箱、 插座箱、高上气管彻、高液管阀等隐蔽在测试大厅外,达此须做些开蔽罩壳，将其包要,达到屏蔽的效果。同叶,在插座箱、高匹管阅、育压液管阀等的屏蔽置装有装饰小门。不使用时关闭小门,美观环境。大厅设8个消防箱;大厅设12个盾岸箱;

　　6.行车梁导轨处的包梁屏蔽处理大厅装有32吨桥式起重机1台,3悬洼吊3台。悬挂行生的屏蔽业理:在轨道上方,与号挂吊杜间夺过,遇早杜V ,用2mm厚续锌板与吊杜尹蔽焊接,借用行乡轨道, 将i有屏蔽顶棚悵:电气连接,达到屏蔽的效果。

　　7.桥式行车的屏蔽处理;行车梁处,借用行车梁L平面和行兰马道I 将屏蔽墙分为」下两段，I部沿马道外至马道外则。在马道和仁车梁上平面处,用2mm序皱锌板与马首及行车察上平茸再敝焊接借用行车梁和马逍权 ,将上下开敝墙板,电气连接,达到用做的效果。

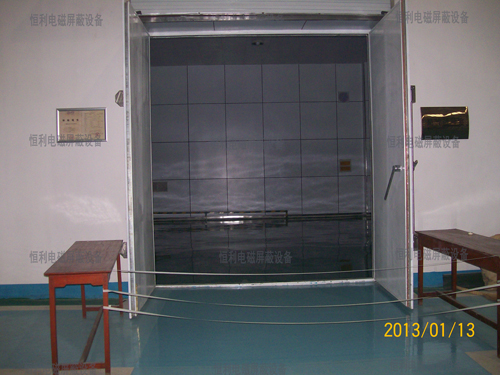

　　8.为了析式白行车的检修,行车轨道高度处设置检修用屏蔽小门1扇,门洞尺寸: 800x1800 (h) mm

　　9.为了减少照明灯具的电磁辐射干扰,试验室顶部照明灯具做在屏蔽顶板上方,在相应灯具处的屏蔽板L留山孔洞,孔洞处安装屏蔽灯罩，灯写采用微孔被锌权制怍,灯军内安装照明灯具，照明用电由照期配电相穿元缝钢管至灯写的接线富，走线尝 在穿越再放版体处做螺纹接口并做好屏蔽处理，屏蔽灯罩间的电源连接采用钢管穿线方式并做好屏蔽处理。为以后更换灯具方便特石灯罩上方设置可抵部式屏蔽板,考虑灯具的散热，在灯置上方安装峰窝式涌风波寻窗,配轴流风扇)0强气流循环,帮助散热

　　二、电源的历蔽处埋

　　试验大厅内所有辅助设备通过屯力电缆经过电源滤波器的滤波送至大厅内各配电箱，然后由用户再用穿屏蔽钢管的形式敷设至用电点。

　　三、融T居期

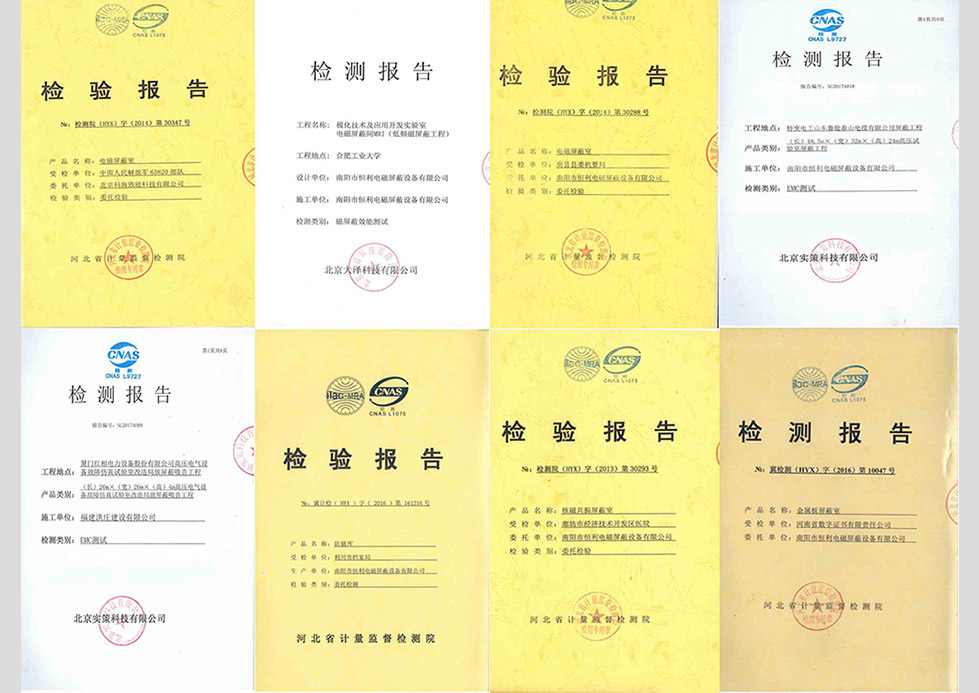

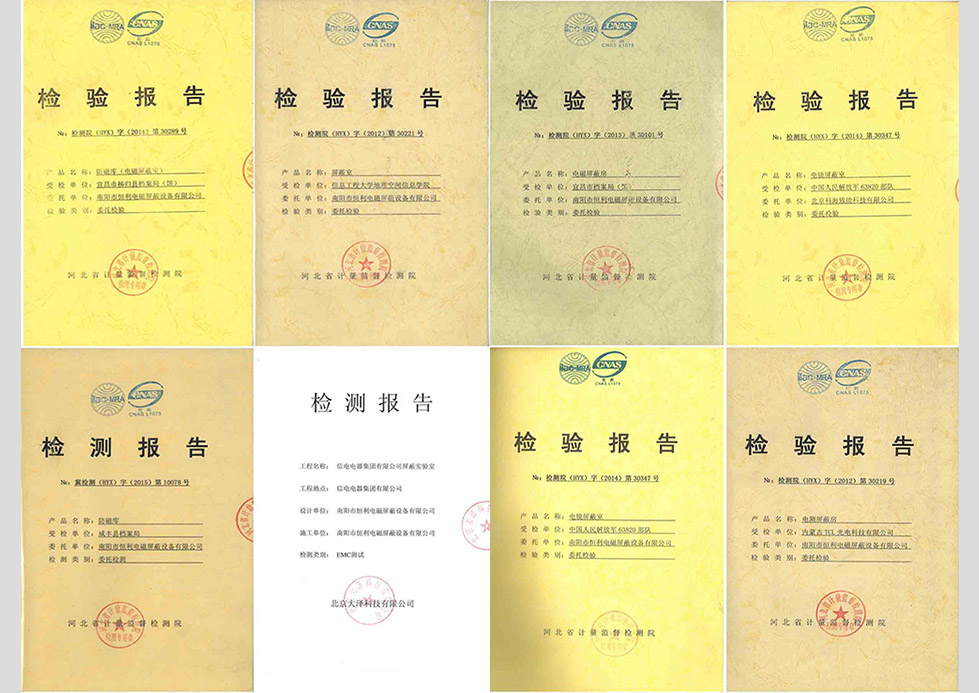

　　台同签订后十日内深化设计,施工图共甲方及设计院审核,通过后厂内生产周期20日; 现场具备施I条件后进场施工, 60公历天屏蔽工程全部完成,施工方自检合格,交付施工方前,应激请具有甲方认可资质的第二方检测单位检测 ,并出具台格的检测报告(要用施工方负责)。
