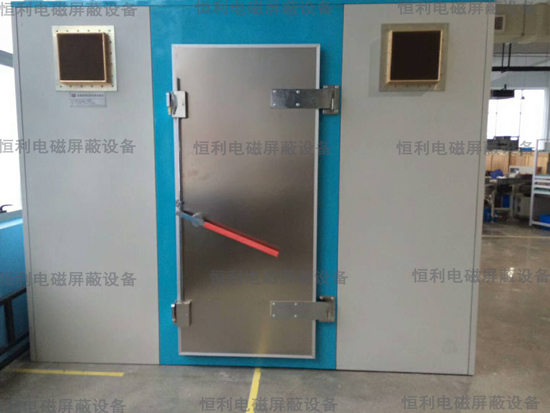

HLPM-SM型手動屏蔽門

　　一、主要結構特點

　　1、鎖緊為雙點鎖緊結構，配有鉸鏈頁、手柄實現門的旋轉運動;

　　2、采用單刀插入式電磁密封技術，復合刀口，刀口采用具有良好導磁特性的優質冷軋鋼板，經鍍銅后同時具備了良好的導電性和導磁性，保證了屏蔽門有著卓越的磁場和電場屏蔽性能;

　　3、刀口與簧片接觸部分都為同一種材料，電位差相近，在接觸面上不會產生電腐蝕，能長時間保證屏蔽性能，提高了可靠性。

　　4、簧片為可拆卸式鈹青銅簧片，三排結構，經真空熱處理后有較好的彈性及耐磨性，能有效地形成電磁密封腔，電磁密封可靠，刀口與簧片經3萬次插拔試驗，仍能滿足使用要求，老化或破損后拆換方便，每段長度180毫米。

　　5、該種形式屏蔽門為典型結構形式，設計工藝均較成熟。

　　二、性能指標

　　磁 場：14KHz≥70dB/150KHz≥100dB

　　電 場：200KHz-50MHz≥110dB

　　平面波：50MHz-1GHz≥100dB

　　微 波：1GHz-10GHz≥100dB10GHz-18GHz≥90dB
